Cài Hệ điều hành Linux Pocky cho Intel Edison

Bởi
1. CHUẨN BỊ
Để cài đặt Hệ điều hành cho Intel Edison, chúng ta cần chuẩn bị một số phần mềm và thiết bị sau:
  • Board Intel Edison (Loại Mini breakout Board).
  • 02 sợi dây cáp Micro USB.
  • Laptop hoặc PC.
  • Các phầm mềm dùng để cài driver và Hệ điều hành: Windows standalone driver 1.2.1, Intel Edison Setup Tool, Putty, ...
2. TẢI VÀ CÀI ĐẶT DRIVER CHO MÁY TÍNH
Để máy tính nhận được tín hiệu từ Board Intel Edison thông qua cáp kết nối micro-USB, chúng ta cần tải và cài đặt driver cho Board trên máy tính. Để cài driver, tiến hành theo các bước sau:
Bước 1: tải phần mềm Windows standalone driver 1.2.1 từ đường dẫn: https://software.intel.com/IoT/hardware/edison/downloads (hình 1) hoặc tải trực tiếp bằng link: http://downloadmirror.intel.com/24909/eng/IntelEdisonDriverSetup1.2.1.exe.
Hình 1. Tải Driver từ trang web của nhà cung cấp.
Bước 2: Sau khi tải về thành công phần mềm Windows standalone driver 1.2.1, chúng ta tiến hành khởi chạy phần mềm để cài đặt (hình 2).

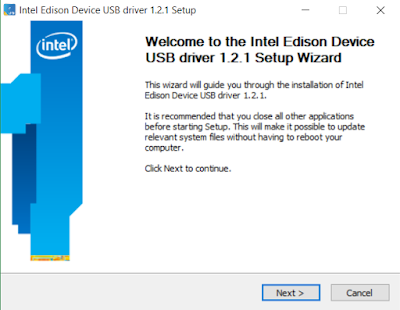

Hình 2. Cài đặt Driver cho máy tính.
Chọn Next > Agree > Next > Install để cài đặt (hình 3).

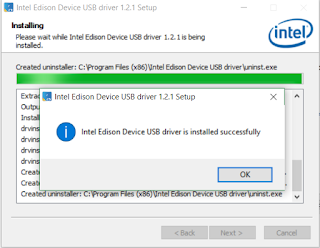

Hình 3. Cài driver cho máy tính thành công.
Bước 3: Kiểm tra kết nối giữa máy tính và Board Intel edison.
Dùng 02 sợi cáp micro-USB đã chuẩn bị, kết nối Board Intel Edison và máy tính. Sau đó, click chuột phải vào biểu tượng My PC trên màn hình Desktop và chọn manage (hình 4).

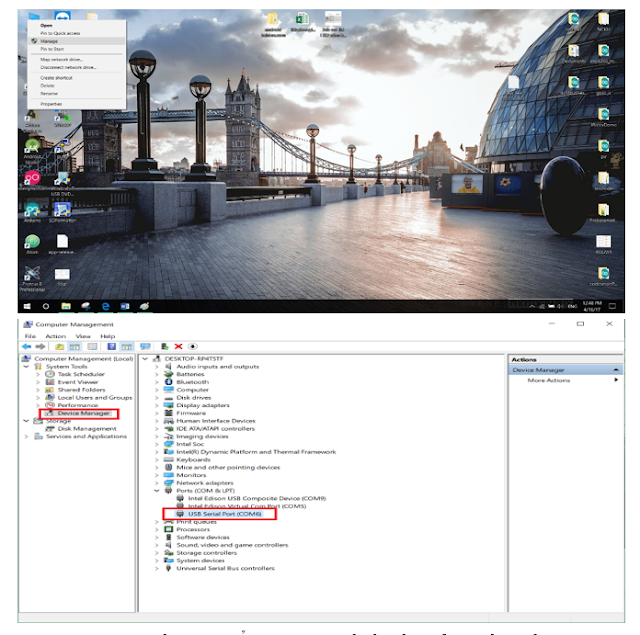

Hình 4. Kiểm tra máy tính nhận Driver hay chưa.
Chọn tab Device Manager > Ports (COM & LPT), nếu thấy cổng COM USB Serial Port (COM6) thì máy tính đã nhận Board Intel Edison.

3. TẢI VÀ CÀI ĐẶT HỆ ĐIỀU HÀNH CHO INTEL EDISON
Để Board Intel Edison có thể hoạt động, lập trình được thì chúng ta cần cài hệ điều hành cho nó. Trong bài báo cáo này, tôi sử dụng hệ điều hành Linux Yocto Pocky.
Tiến hành theo các bước sau để cài đặt hệ điều hành:
Bước 1: Tải file cài đặt tại đường dẫn bên dưới, sau đó chọn hệ điều hành của máy tính đang sử dụng và tiến hành tải về phần mềm Intel Edison Setup Tool (hình 5).
Đường dẫn: https://software.intel.com/IoT/hardware/edison/downloads .

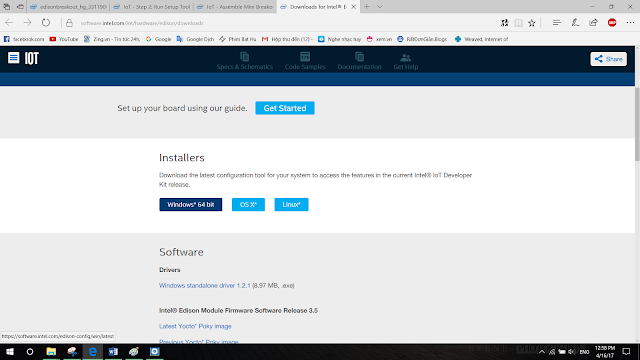

Hình 5. Tải image Hệ điều hành Pocky.
Bước 2: Tiến hành nhấp 2 lần chuột trái liên tiếp vào file vừa tải, để tiến hành quá trình cài đặt phần mềm. Sau khi khởi động, phần mềm sẽ có giao diện như hình 6.

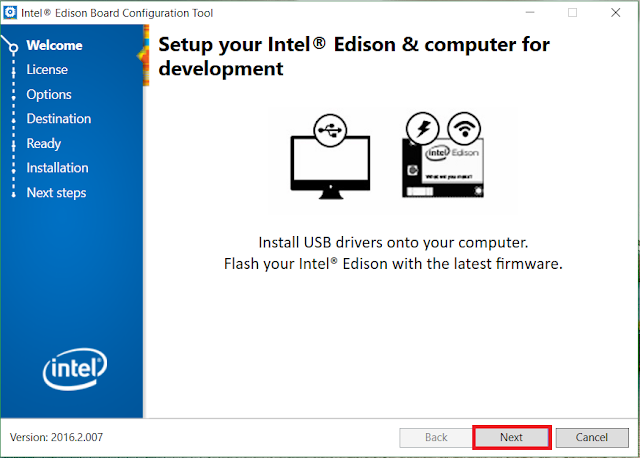

Hình 6. Cài đặt Hệ điều hành.
Chọn Next để tiếp tục cài đặt.
Chọn Install Drivers nếu chưa cài đặt Driver vào máy tính, nếu đã cài Driver như ở mục 2 thì sẽ tự động bỏ qua bước này. Chúng ta chọn Flash Firmware để cài hệ điều hành cho Board (hình 7).

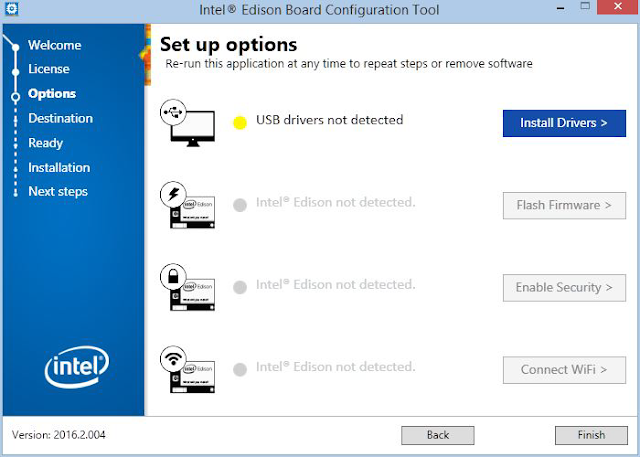

Hình 7. Giao diện phần mềm khi cài đặt hệ điều hành.
Đợi cho quá trình ghi dữ liệu vào board thành công và Intel Edison sẽ tự động khởi động lại một vài lần (hình 8).

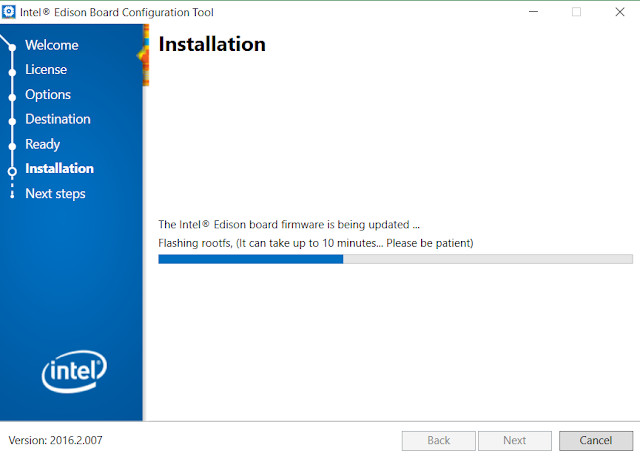

Hình 8. Board Intel Edison đang được cài đặt Hệ điều hành.
Sau khi Board khởi động lại, phần mềm sẽ hiển thị như hình 9.

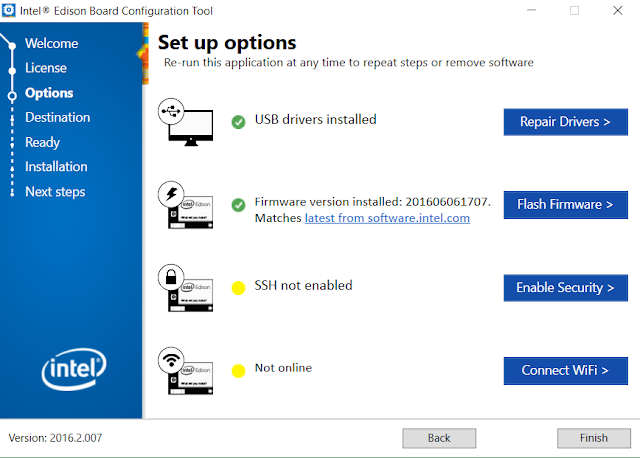

Hình 9. Cài đặt hệ điều hành cho Intel Edison thành công.
Chọn Enable Security để có thể lập trình từ xa thông qua SSH.
Nhập tên đăng nhập, và mật khẩu để có thể đăng nhập vào Board Intel Edison thông qua trình điều khiển từ xa SSH.

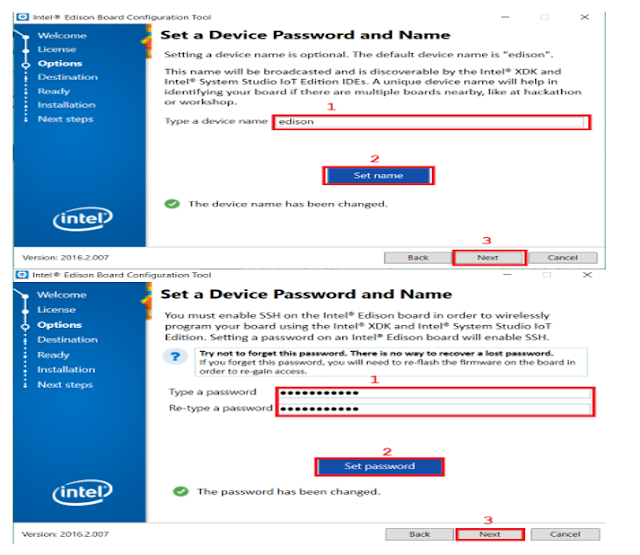

Hình 10. Cài đặt tài khoản, mật khẩu bảo mật khi điều khiển Intel Edison từ xa.
Tiến hành chọn tên Wi-Fi muốn kết nối và nhập mật khẩu bảo mật. Sau đó bấm vào button Connect, đợi cho quá trình kết nối thành công, phần mềm sẽ hiển thị địa chỉ IP của Board sau khi kết nối với Router (hình 11). Trong ví dụ này, địa chỉ IP của Intel Edison là: 192.168.9.102.

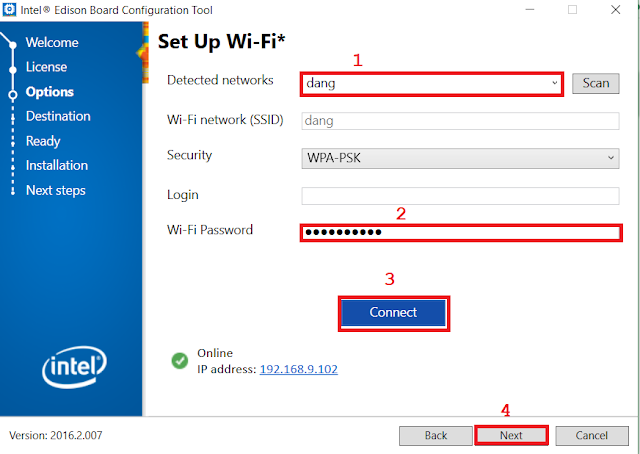

Hình 11. Chọn tên SSID để kết nối.
Nếu không nhớ địa chỉ IP này, chúng ta cũng có thể xem lại sau khi truy cập vào Router (Router mà intel edison đang kết nối). Từ máy tính, bấm tổ hợp phím: Windown + R và nhập cmd vào trong ô trống.

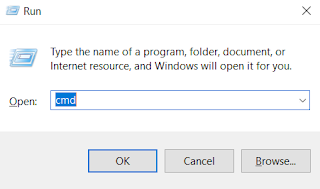

Hình 12. Mở hộp thoại Run trong hệ điều hành windows.
Tiếp theo, nhập ipconfig vào giao diện phần mềm cmd.exe vừa khởi chạy và tìm đến dòng Wireless LAN adapter Wi-Fi
Hình 13. xem địa chỉ IP của router.
Tại dòng Default Gateway, chúng ta sẽ thấy được địa chỉ IP Router. Sau đó, tiến hành mở trình duyệt và nhập vào địa chỉ IP này để vào trang thiết lập của Router. Hình 14 là giao diện đăng nhập khi nhập đúng địa chỉ IP của Router.

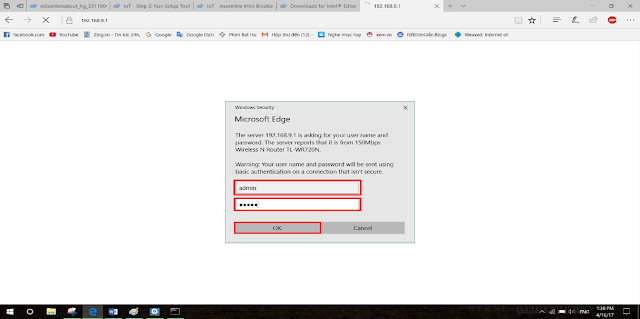

Hình 14. Đăng nhập vào Router.
Nhập tài khoản và mật khẩu bảo mật để vào giao diện thiết lập. Tuỳ theo loại Router mà có cách xem danh sách các thiết bị đang kết nối khác nhau. Trong bài báo cáo này, tôi đang dùng Router TP-Link.

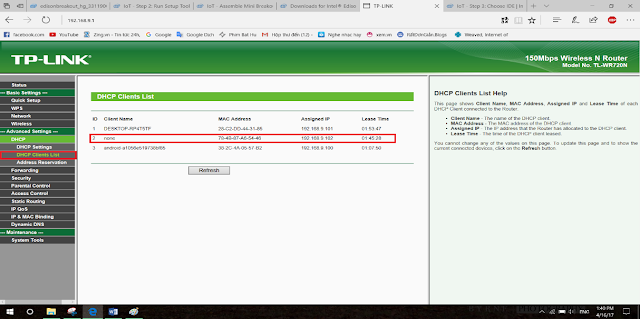

Hình 15. Xem danh sách các thiết bị đang kết nối với Router.
